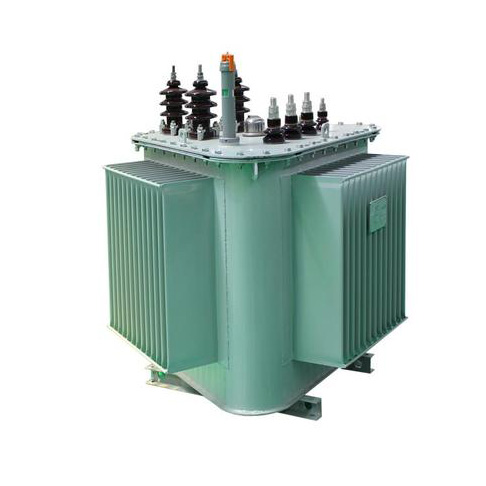

100kva 3 Fazlı Güç Dağıtım Trafosu

2006 yılından bu yana, Conso Electrical Science and Technology Co., Ltd, 100kVA 3 fazlı Güç Dağıtım transformatörleri üretiminde on yılı aşkın deneyim biriktirmiş ve dağıtım transformatörü ve kompakt trafo merkezi yapmak için mevcut üretim süreçlerini sürekli olarak geliştirmiştir. Bu, ürün tasarımından üretim sürecine kadar her şeyi kapsayan olgun ve oldukça verimli bir yönetim çerçevesinin kurulmasıyla sonuçlandı. Conso Electrical, 100kVA 3 fazlı güç dağıtım transformatörlerinin montajında kaliteyi ve müşteri odaklılığı ön planda tutar. Dünyanın dört bir yanından pazarlama gurularıyla çalışma fırsatı bizi heyecanlandırıyor.

Talep Gönder

Ürün Açıklaması

Video

100kVA 3 fazlı güç dağıtım transformatörü Performans Özellikleri:

A. Yağa batırılmış transformatörler için, düşük kapasiteli olanlar dışında, alçak gerilim sargısı genellikle bakır folyo ile sarılmış silindirik bir yapı kullanırken, yüksek gerilim sargısı çok katmanlı silindirik bir yapı kullanır. Bu dengeli sargı konfigürasyonu minimum sızıntı, yüksek mekanik mukavemet ve güçlü kısa devre direnci sağlar.

B. Hem çekirdek hem de sargılar sabitleme önlemleriyle sabitlenir. Yüksek ve alçak gerilim kabloları gibi sabitleme bileşenleri, kendiliğinden kilitlenen, gevşemeyi önleyen somunlarla donatılmıştır. Transformatör, nakliyeye dayanacak şekilde darbeye dayanıklı bir tasarıma sahiptir.

C. Bobinler ve çekirdek vakumla kurutulur ve transformatör yağı, transformatör içindeki nem içeriğini en aza indirmek için vakumlu filtreleme ve doldurma teknikleri kullanılarak işlenir.

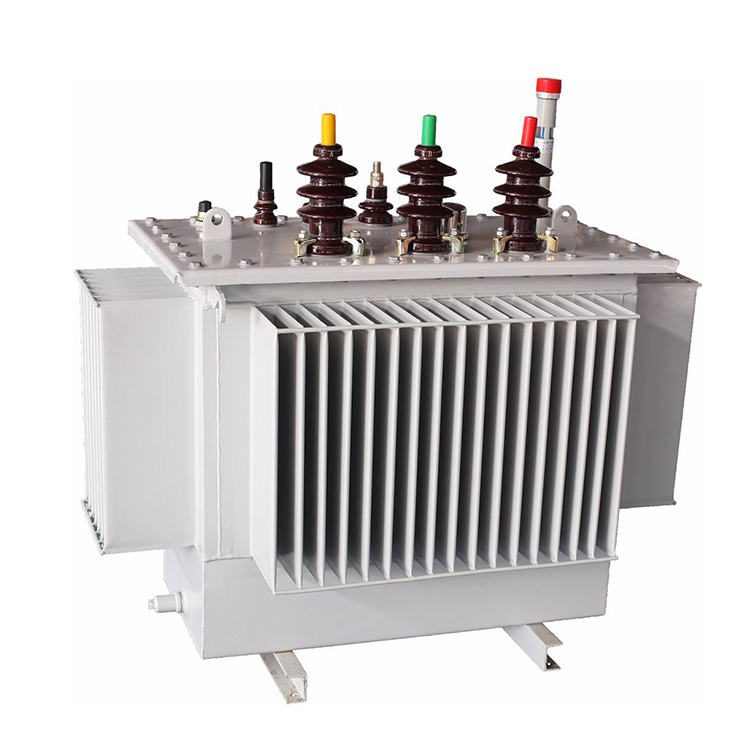

D. Yağ deposu, sıcaklık dalgalanmalarından kaynaklanan yağ hacmi değişikliklerini telafi etmek için bir nefes alma işlevi sağlayan oluklu kanatçıklara sahiptir. Sonuç olarak bu ürün, yağ koruyucu ihtiyacını ortadan kaldırarak transformatörün toplam yüksekliğini azaltır.

e. Yağ genleşme kabının oluklu kanatlarla değiştirilmesiyle transformatör yağı dış ortamdan etkili bir şekilde izole edilir. Bu, oksijen ve nem girişini önleyerek yalıtım performansını korur.

F. Bu beş temel performans faktörüyle yağa batırılmış transformatörler, normal çalışma sırasında yağ değişimi gerektirmeden çalışacak şekilde tasarlanmıştır. Bu, transformatörün servis ömrünü uzatırken bakım maliyetlerini de önemli ölçüde azaltır.

100kVA 3 fazlı Güç Dağıtım trafosu Teknik Özellikleri:

Değerlendirilmiş kapasite:	100kVA;
Birincil Gerilim:	13,8kV, 22kV veya 33kV;
Yükleme Kaybı Yok:	200 ± %10 W veya bağlıdır;
Yükleme Kaybı:	1500/1580 ± %10 W veya bağlıdır;
Orantılı frekans:	50 veya 60Hz;

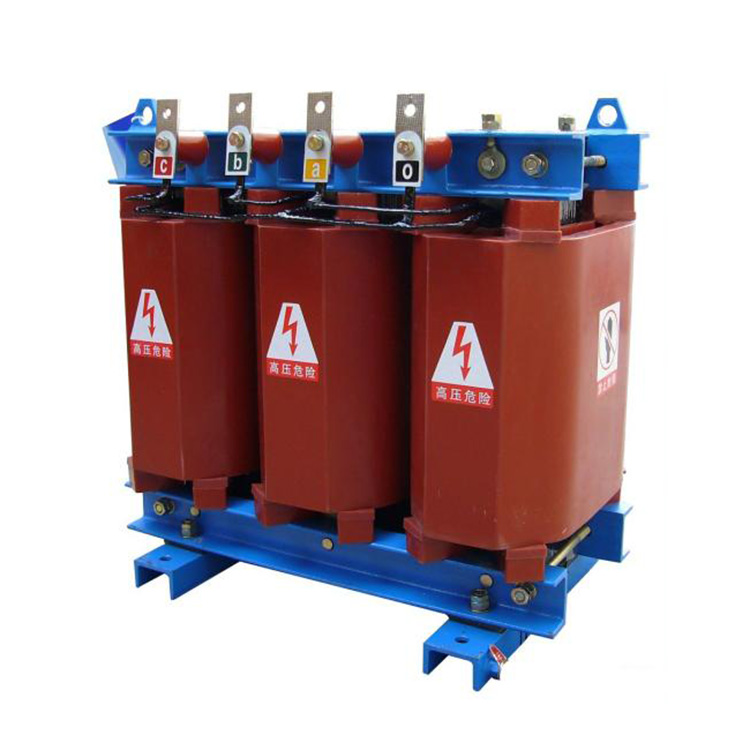

Soğutma yöntemi:	ONAN; AN/AF (döküm reçine tipi)
Yalıtım Malzemesi:	Mineral Yağ veya epoksi reçine;
Orantılı frekans:	50 veya 60Hz;
Dokunma Yöntemi:	%2,5 için her biri 5 adım;
Çalışma sıcaklığı:	-40°C ila 40°C;

CONSO·CN 100kVA 3 fazlı Güç Dağıtım trafosu Detayı:

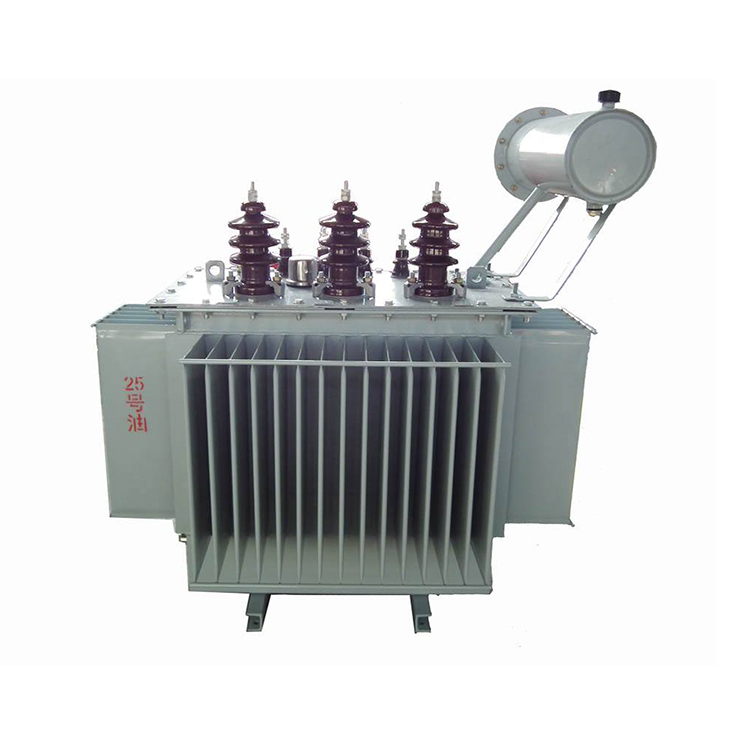

Yağ Dolu

Yağ Boşaltıldı

Amorf Alaşım

Haddelenmiş Demir Çekirdek

CONSO·CN 100kVA 3 fazlı Güç Dağıtım transformatörü Atölye:

Sarım Atölyesi

Bobin Kurutma Alanı

Yağ Dolum Alanı

Bitmiş Ürün Alanı

100kVA 3 fazlı Güç Dağıtım trafosunu üretmek için özelleştirilmiş hizmet hakkında:

Müşterilerden gelen teknik gereksinim dokümanına göre 100kVA 3 fazlı Güç Dağıtım transformatörlerini tasarlayacağız. Üretim öncesi teyit edilmesi gereken teknik özellikler aşağıdaki gibidir:

1. 100kVA 3 fazlı Güç Dağıtım trafo verimliliği;

2. 100kVA 3 fazlı Güç Dağıtım transformatörünün voltaj oranı;

3. 100kVA 3 fazlı Güç Dağıtım trafosunun sıcaklık artışı;

4. 100kVA 3 fazlı Güç Dağıtım transformatörünün nominal frekansı;

5. 100kVA 3 fazlı Güç Dağıtım transformatörü izolasyon tipi.
