A Direğe Monte TrafoKamu hizmetleri, müteahhitler, endüstriyel parklar, kırsal elektrifikasyon projeleri ve ticari geliştiriciler, son kullanım noktasına yakın orta gerilim gücünü azaltmak için kompakt ve pratik bir yola ihtiyaç duyduklarında sıklıkla seçilir. Zemin seviyesinde büyük bir trafo odası veya her küçük yük alanı için tam bir trafo merkezi inşa etmek yerine, havai dağıtım hatlarına ve son kullanıcılara yakın bir elektrik direğine direğe monteli bir ünite kurulabilir. Bu makalede, sınırlı kurulum alanı, istikrarsız kırsal voltaj, uzun teslimat yolları, güvenlik endişeleri, bakım erişimi, ekipman maliyet kontrolü ve satın alma sırasındaki spesifikasyon belirsizliği gibi yaygın sıkıntılı noktaların çözülmesine nasıl yardımcı olduğu açıklanmaktadır.
İçindekiler
- Makale Özeti
- Dağıtım Projeleri Doğru Trafoyu Seçmede Neden Zorlanır?
- Direğe Monte Transformatör Ne İçin Kullanılır?
- Direğe Monte Edilen Transformatör Nereye En Çok Değer Getirir?
- Alıcılar Doğru Teknik Yapılandırmayı Nasıl Seçmeli?
- Diğer Dağıtım Çözümleriyle Nasıl Karşılaştırılır?
- Gerçek Proje Sorun Noktalarını Nasıl Azaltabilir?
- Satın Almadan Önce Hangi Kalite Detayları Kontrol Edilmelidir?
- Bakım Ekipleri Hizmet Ömrünü Nasıl Uzatabilir?
- Tedarikçi Deneyimi Neden Önemlidir?
- SSS
- Çözüm
Makale Özeti
- Kırsal şebekelerin, küçük kasabaların, çiftliklerin, atölyelerin ve hafif ticari alanların karşılaştığı ana dağıtım zorluklarını belirleyin.
- Bir kişinin çalışma rolünü açıklayınDireğe Monte TrafoPratik kullanım için voltajı düşürmede.
- Direğe monteli üniteleri, yastığa monteli transformatörler ve küçük yer trafo merkezleriyle karşılaştırın.
- Kapasiteyi, voltaj oranını, faz tipini, soğutma yöntemini, koruma aksesuarlarını ve kurulum ortamını kapsayan pratik bir seçim kılavuzu sağlayın.
- Alıcıların sevkiyattan önce talep etmesi gereken kalite kontrollerini açıklayın.
- Profesyonel bir üreticinin istikrarlı tedarik, özelleştirme, test ve satış sonrası iletişimi nasıl destekleyebileceğini gösterin.
Dağıtım Projeleri Doğru Trafoyu Seçmede Neden Zorlanır?
Pek çok enerji dağıtım projesi, şebeke planının yanlış olması nedeniyle başarısız olmuyor. Başarısız oluyorlar çünkü nihai adım azaltma çözümü gerçek siteyle eşleştirilmiyor. Bir köyün evler, pompalar, mağazalar, sokak lambaları ve küçük atölyeler için güvenilir elektriğe ihtiyacı olabilir, ancak bir transformatör odası için yeterli zemin alanı olmayabilir. Bir çiftliğin sulama ekipmanı için sabit bir güce ihtiyacı olabilir, ancak yükleme noktaları birbirinden çok uzak olabilir. Bir konut genişletme alanı havai hatlarla bağlanabilir ancak bütçe, yer seviyesinde tam bir dağıtım istasyonunu desteklemeyebilir.
Bu durumlar tekrar tekrar aynı sıkıntıları yaratır: hattın sonunda voltaj düşüşleri, pahalı inşaat inşaatları, uzun kurulum programları, zor bakım erişimi ve seçilen ekipmanın dış mekan servis koşullarına dayanıp dayanamayacağı konusundaki belirsizlik. Yükleniciler ve kamu hizmeti alıcıları için diğer bir sıkıntılı nokta da spesifikasyon riskidir. Seçilen trafo kapasitesi, voltaj oranı, yalıtım seviyesi veya koruma düzenlemesi uygun değilse projede gecikmeler, yeniden çalışmalar veya daha yüksek uzun vadeli kayıplar yaşanabilir.
A Direğe Monte Trafobu pratik sorunları doğrudan çözmek için tasarlanmıştır. Her tip transformatörü değiştirmeye çalışmaz. Bunun yerine, açık bir amaca hizmet eder: Orta gerilim gücünü, özellikle havai dağıtım ağlarının halihazırda mevcut olduğu durumlarda, yükün yakınında kullanılabilir bir düşük gerilim seviyesine indirmek.
Direğe Monte Transformatör Ne İçin Kullanılır?

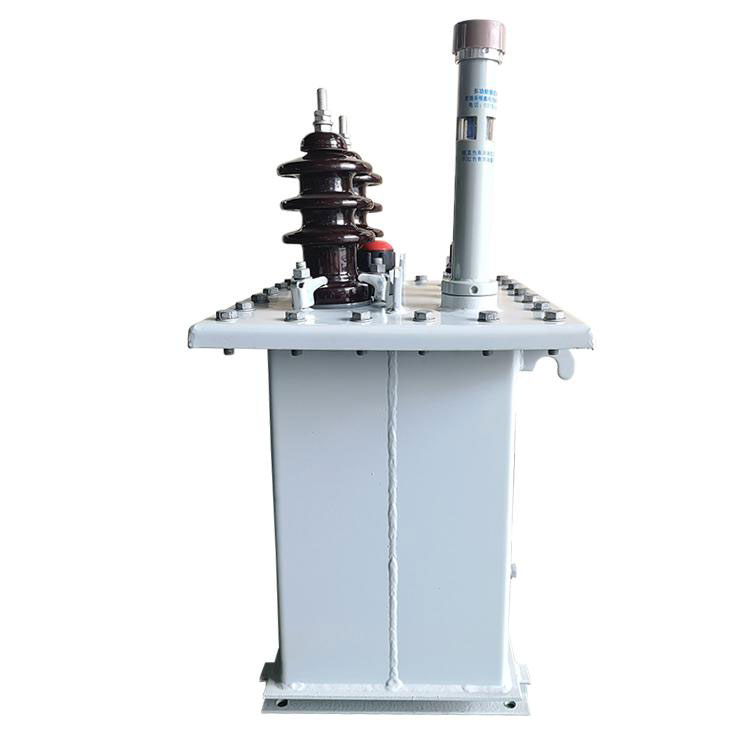

A Direğe Monte Trafobir elektrik direği veya direk yapısına monte edilen bir dış mekan dağıtım transformatörüdür. Ana görevi, orta gerilim elektriğini havai dağıtım hatlarından evler, küçük işletmeler, çiftlikler, sokak aydınlatma sistemleri ve hafif endüstriyel yükler için uygun daha düşük bir gerilime düşürmektir. Birçok projede dağıtım ağı ile son kullanıcı arasındaki son önemli bağlantı haline gelir.
Transformatör genellikle yağa batırılır; bu, transformatör yağının yalıtım ve ısı dağıtımı için kullanıldığı anlamına gelir. Projeye bağlı olarak tek fazlı veya üç fazlı olabilir. Tek fazlı üniteler kırsal yerleşim alanlarında, küçük çiftliklerde ve hafif yüklerde yaygındır. Trifaze üniteler ticari tesisler, atölyeler, sulama pompaları ve motor yüklerinin daha zorlu olduğu alanlar için daha uygundur.
En büyük avantajı zeminden yukarıya monte edilebilmesidir. Bu, arazi tasarrufuna, inşaat işlerine olan ihtiyacın azaltılmasına ve ekipmanın su baskını, kazara çarpma veya yetkisiz temas gibi zemin seviyesindeki belirli risklerden uzak tutulmasına yardımcı olur. Halihazırda havai hatları kullanan dağıtım yolları için bu kurulum tarzı genellikle pratik ve ekonomiktir.
Direğe Monte Edilen Transformatör Nereye En Çok Değer Getirir?
A Direğe Monte Trafoözellikle güç talebinin gerçek olduğu ancak saha koşullarının büyük yer ekipmanları için uygun olmadığı yerlerde kullanışlıdır. Alıcılar genellikle yükün dağınık olduğu, kurulum alanının sınırlı olduğu veya proje programının hızlı dağıtım gerektirdiği alanlar için bu tip transformatörü seçerler.
- Kırsal elektrifikasyon:Havai hatlarla bağlanan köylere, evlere, çiftliklere ve uzak topluluklara elektrik sağlanmasına yardımcı olur.
- Tarımsal projeler:Sulama pompalarını, tahıl işleme ekipmanlarını, kümes hayvanı çiftliklerini, seraları ve su tedarik sistemlerini destekleyebilir.
- Küçük ticari alanlar:Mağazalara, yol kenarındaki tesislere, depolara, servis istasyonlarına ve küçük işletme kümelerine hizmet verebilir.
- Konut uzantıları:Havai ağların kullanıldığı yeni konut alanları için pratik bir düşüş noktası sağlar.
- Geçici veya aşamalı projeler:Daha büyük bir altyapı tamamlanmadan önce bir sitenin güce ihtiyacı olduğunda yararlı olabilir.
- Endüstriyel kenar yükleri:Ana tesisten uzaktaki küçük atölyeleri, pompaları, motorları, aydınlatmayı ve yardımcı ekipmanları destekleyebilir.
Bu uygulamaların her birinde değer yalnızca transformatörün kendisi değildir. Gerçek değer, kompakt kurulum, daha düşük inşaat işi gereksinimleri, havai hatlara daha kolay bağlantı ve bakım ekipleri için kolay erişimin birleşimidir.
Alıcılar Doğru Teknik Yapılandırmayı Nasıl Seçmeli?
Birini seçmekDireğe Monte Trafoasla tek başına kapasiteye indirgenmemelidir. 50 kVA'lık bir ünite ve 500 kVA'lık bir ünitenin her ikisi de direğe monteli transformatörler olarak adlandırılabilir, ancak proje rolleri tamamen farklı olabilir. Dikkatli bir seçim süreci, gerçek yük talebi, voltaj seviyesi, kurulum ortamı, hizmet gereksinimleri ve gelecekte beklenen genişleme ile başlamalıdır.
| Seçim Noktası | Alıcıların Neleri Kontrol Etmesi Gerekir? | Neden Önemlidir? |
|---|---|---|
| Nominal Kapasite | KVA değerini mevcut yük ve gelecekteki makul büyüme ile eşleştirin. | Küçük boyutlandırma aşırı yüklenme riskine neden olurken, aşırı boyutlandırma maliyeti ve yüksüz kayıpları artırabilir. |
| Gerilim Oranı | Orta gerilim girişi ve düşük gerilim çıkışı gibi birincil ve ikincil gerilimi doğrulayın. | Yanlış voltaj oranı kurulumu geciktirebilir ve yerel şebekeyle uyumluluk sorunları yaratabilir. |
| Faz Tipi | Yük profiline göre tek fazlı veya üç fazlı seçin. | Motor yükleri, pompalar ve ticari ekipmanlar üç fazlı güce ihtiyaç duyabilir. |
| Yalıtım Seviyesi | Yerel şebeke standartlarını, rakımı, yıldırıma maruz kalma durumunu ve koruma gerekliliklerini kontrol edin. | Dış mekan transformatörleri elektriksel strese ve çevre koşullarına dayanıklı olmalıdır. |
| Soğutma Yöntemi | Yağa batırılmış tasarımı, tank yapısını ve ısı dağıtım düzenlemesini doğrulayın. | İyi termal performans, istikrarlı çalışmayı ve daha uzun servis ömrünü destekler. |
| Aksesuarlar | Parafudrları, kesici sigortaları, burçları, braketleri ve topraklama parçalarını göz önünde bulundurun. | Doğru aksesuarlar güvenliği, korumayı ve kurulum verimliliğini artırır. |
| Test | Teslimattan önce rutin test raporlarını isteyin. | Fabrika testleri, devreye alma riskinin azaltılmasına yardımcı olur ve temel performansı doğrular. |
Güvenilir bir tedarikçi bu ayrıntıları açıkça tartışabilmelidir. Alıcılar teknik onay olmadan yalnızca basit bir fiyat aldıklarında, görünen düşük maliyet daha sonra pahalı hale gelebilir. Doğru transformatör, proje sahibinin elektrik tasarımına, yerel kurulum alışkanlığına, koruma yöntemine ve pratik bakım kapasitesine uygun olmalıdır.
Diğer Dağıtım Çözümleriyle Nasıl Karşılaştırılır?
Direğe monte ünite dağıtım projeleri için tek seçenek değildir. Alıcılar ayrıca ped monteli transformatörleri, kompakt trafo merkezlerini veya kapalı transformatör odalarını da düşünebilirler. En iyi seçim saha koşullarına, güvenlik gereksinimlerine, bütçeye ve şebeke yapısına bağlıdır.
| Çözüm | Ana Avantaj | Tipik Sınırlama | Daha İyi Uyum |
|---|---|---|---|
| Direğe Monte Trafo | Zemin alanından tasarruf sağlar ve havai hatlara kolayca bağlanır. | Kapasite ve kurulum yapısı direk gücü ve yerel kurallara uygun olmalıdır. | Kırsal ağlar, çiftlikler, küçük topluluklar, havai dağıtım yolları. |
| Ped Monteli Transformatör | Kapalı yapıya sahip düzgün zemin seviyesinde kurulum. | Uygun araziye, temele ve su baskını veya darbeye karşı korumaya ihtiyaç duyar. | Kentsel topluluklar, ticari binalar, yer altı kablo ağları. |
| Kompakt Trafo Merkezi | Transformatör, anahtarlama donanımı ve alçak gerilim dağıtımını entegre eder. | Daha yüksek başlangıç maliyeti ve daha büyük kurulum alanı. | Endüstriyel parklar, ticari kompleksler, daha büyük dağıtım noktaları. |
| Kapalı Trafo Odası | Hava koşullarına karşı güçlü koruma ve bina sistemlerine kolay entegrasyon. | Bina alanı, havalandırma, yangın güvenliği tasarımı ve inşaat işi gerektirir. | Fabrikalar, yüksek binalar, büyük tesisler. |
Havai hat projeleri içinDireğe Monte Trafogenellikle maliyet, kurulum hızı ve servis kullanışlılığı arasında temiz bir denge sağlar. Gereksiz inşaatları önlerken aynı zamanda projeye yüke yakın güvenilir bir iniş noktası sağlar.
Gerçek Proje Sorun Noktalarını Nasıl Azaltabilir?
Tedarik ekipleri nadiren yalnızca ürün adını beğendikleri için transformatör arıyorlar. Genellikle sahadan gelen baskıyı çözmeye çalışıyorlar. Proje gecikebilir. Bütçe kısıtlı olabilir. Kurulum ekibinin yeterli zemin alanı olmayabilir. Yerel şebekenin hızlı genişlemeye ihtiyacı olabilir. Uygun birDireğe Monte Trafobu sorunları çeşitli pratik yollarla azaltabilir.
- Daha az sivil inşaat:Transformatör bir direğe monte edildiğinden proje, zemin seviyesindeki birçok çözümle karşılaştırıldığında temel çalışmalarını azaltabilir.
- Daha hızlı site dağıtımı:Havai dağıtım güzergahları için, tasarım uygun şekilde hazırlandığında bağlantı ve kurulum daha doğrudan olabilir.
- Sınırlı arazinin daha iyi kullanılması:Kırsal yol kenarlarında, çiftliklerde ve küçük topluluklarda trafo odası veya çitlerle çevrili ekipman alanı için yer olmayabilir.
- Daha yakın voltaj desteği:Transformatörün yüke daha yakın monte edilmesi, uzun alçak gerilim hattı mesafesinin azaltılmasına ve güç dağıtım stabilitesinin iyileştirilmesine yardımcı olabilir.
- Açık bakım görünürlüğü:Bakım ekipleri rutin devriyeler sırasında transformatörü, burçları, yağ seviye göstergesini ve harici aksesuarları görsel olarak inceleyebilir.
- Esnek proje eşleştirme:Her alan için büyük boyutlu bir çözümü zorlamak yerine, farklı yük noktaları için farklı kapasiteler ve voltaj oranları seçilebilir.
Bu faydalar, proje sahiplerinin güvenilir güce ihtiyaç duyduğu ancak karmaşık altyapıyı karşılayamadığı alanlarda özellikle önemlidir. Bu anlamda transformatör sadece bir elektrikli ekipman parçası değildir. Alan sınırlamalarına pratik bir cevaptır.
Satın Almadan Önce Hangi Kalite Detayları Kontrol Edilmelidir?
Düşük bir satın alma fiyatı cazip olabilir, ancak transformatör alıcıları teklifteki rakamın ötesine bakmalıdır. Dış mekan dağıtım ekipmanları ısı, yağmur, toz, rüzgar, yıldırım, yük değişimi ve uzun çalışma saatleriyle karşı karşıyadır. Sipariş onaylanmadan önce kalite kontrolü başlamalıdır.
Önerilen satın alma öncesi kontrol listesi:
- Nominal kapasiteyi, voltaj oranını, frekansı, faz tipini ve kademe aralığını onaylayın.
- Proje veya kamu hizmeti şirketi tarafından talep edilen geçerli standartları kontrol edin.
- Sargı malzemesi, çekirdek tasarımı, yağ kalitesi, tank sızdırmazlığı ve korozyon önleme işlemi hakkında bilgi alın.
- Parafudrlar, kesme sigortaları, montaj braketleri ve burçlar gibi aksesuarların dahil olup olmadığını kontrol edin.
- Yalıtım direnci, voltaj dayanımı, oran testi, sargı direnci ve yağ sızıntısı muayenesi dahil olmak üzere rutin fabrika test bilgilerini isteyin.
- İhracat projeleri için paketleme yöntemini gözden geçirin, özellikle rotanın deniz taşımacılığı veya uzun ülke içi nakliyeyi içermesi durumunda.
- Sevkiyat öncesinde yedek parçaları, çizimleri, etiketleri ve kurulum kılavuzunu görüşün.
Conso Elektrik Bilimi ve Teknolojisi Ltd., direğe monte transformatör üretimi bağlamında anılıyor çünkü alıcılar genellikle bir katalogdan daha fazlasına ihtiyaç duyuyor. Mühendislik iletişimine, üretim kapasitesine, test disiplinine ve özelleştirilmiş gereksinimleri destekleme becerisine ihtiyaçları var. Bir proje farklı kapasiteler, özel voltaj oranları, ihracat ambalajları veya kamu hizmetleri ihale dokümanları içerdiğinde, açık teknik işbirliği, maliyetli yanlış anlamaları önleyebilir.
Bakım Ekipleri Hizmet Ömrünü Nasıl Uzatabilir?
Hatta iyi yapılmışDireğe Monte Trafouygun bakıma ihtiyacı var. Dış mekanda hizmet koşulları zamanla değişebilir ve küçük sorunlar, göz ardı edilirse daha büyük arızalara dönüşebilir. Basit bir denetim planı, bakım ekiplerinin hem trafoyu hem de daha geniş dağıtım ağını korumasına yardımcı olabilir.
- Yağ seviyesini ve sızıntı işaretlerini kontrol edin:Yalıtım ve soğutma, yağın stabil durumuna bağlı olduğundan yağ lekeleri, düşük yağ seviyesi veya anormal tank görünümü hızlı bir şekilde kontrol edilmelidir.
- Burçları ve terminalleri kontrol edin:Geçit izolatörlerinin etrafındaki çatlaklar, kirlilik, gevşeklik veya aşırı ısınma işaretleri, elektrik stresine veya zayıf bağlantıya işaret edebilir.
- Çalışma sıcaklığına dikkat edin:Olağandışı ısı, aşırı yükten, zayıf temastan, eskimiş yağdan veya kurulum alanının çevresindeki çevresel tıkanıklıklardan kaynaklanabilir.
- Yük artışını inceleyin:Beş yıl önce iyi çalışan bir transformatör, yeni evler, pompalar, dükkanlar veya makineler eklendiğinde aşırı yüklenebilir.
- Koruma cihazlarını koordineli tutun:Parafudrlar, sigortalar ve topraklama düzenlemeleri yerel bakım kurallarına göre incelenmelidir.
- Bakım geçmişini kaydedin:İyi kayıtlar, tekrar eden sorunların belirlenmesine yardımcı olur ve gelecekteki değiştirme planlamasını destekler.
Bakım bir yük olarak görülmemelidir. Bir maliyet kontrol aracıdır. Düzenli olarak denetlenen bir transformatörün istikrarlı hizmet sunma, ani kesintileri önleme ve alt kullanıcıları gereksiz güç kesintilerinden koruma olasılığı daha yüksektir.
Tedarikçi Deneyimi Neden Önemlidir?
Bir transformatör projesi imalattan daha fazlasını içerir. Teknik tartışma, çizim onayı, malzeme hazırlama, üretim planlama, test etme, paketleme, teslimat ve satış sonrası iletişimi içerir. Bu zincirin herhangi bir parçası zayıfsa alıcılar gecikmelerle veya belirsizlikle karşı karşıya kalabilir.
Tedarikçi deneyimi özellikle uluslararası alıcılar için önem kazanıyor. Farklı ülke ve bölgelerde farklı voltaj sistemleri, kurulum alışkanlıkları, etiketleme gereklilikleri, koruma aksesuarları ve dokümantasyon standartları kullanılabilir. Özelleştirmeyi anlayan bir tedarikçi, alıcıların proje gereksinimlerini uygulanabilir bir ürün spesifikasyonuna dönüştürmesine yardımcı olabilir.
Conso Elektrik Bilimi ve Teknolojisi Ltd.dağıtım projeleri, kırsal elektrifikasyon, ticari yükler ve kamu hizmetleriyle ilgili satın almalar için direğe monteli transformatör seçeneklerini karşılaştıran alıcılar tarafından değerlendirilebilir. Önemli olan proje koşullarını net bir şekilde iletmektir: yük boyutu, voltaj seviyesi, frekans, kurulum yüksekliği, iklim, gerekli aksesuarlar, test beklentileri ve teslimat programı. Yeterli bilgi ile üretici, sahaya uymayabilecek genel bir ünite sunmak yerine daha uygun bir konfigürasyon önerebilir.
SSS
Kapasite, fiili bağlı yüke, yük tipine, eşzamanlılık faktörüne ve gelecekteki genişleme planına göre seçilmelidir. Küçük konut veya tarımsal yükler için daha düşük kVA değerleri uygun olabilir. Atölyeler, pompalar veya ticari kullanıcılar için daha yüksek bir değer gerekli olabilir. Modeli onaylamadan önce tedarikçiye bir yük listesi vermek daha iyidir.
Tek fazlı üniteler genellikle daha küçük konut ve kırsal yükler için kullanılır. Üç fazlı üniteler, dengeli üç fazlı güce ihtiyaç duyan motor yükleri, pompalar, atölyeler ve ticari tesisler için daha iyidir. Doğru seçim, yerel dağıtım ağına ve transformatöre bağlı ekipmana bağlıdır.
Evet, dış mekanda çalışacak şekilde tasarlanabilir ancak nihai spesifikasyon yerel ortama uygun olmalıdır. Alıcılar, satın almadan önce korozyon önleyici işlemi, yalıtım seviyesini, sızdırmazlık kalitesini, yıldırımdan korunmayı, rakım koşullarını ve sıcaklık aralığını doğrulamalıdır.
Yaygın aksesuarlar burçları, montaj braketlerini, parafudrları, kesme sigortalarını, topraklama parçalarını, isim plakalarını, kaldırma pabuçlarını, yağ seviyesi göstergelerini ve diğer projeye özel bileşenleri içerebilir. Aksesuar listesi teklif vermeden önce onaylanmalıdır çünkü hem maliyeti hem de kurulum hazırlığını etkiler.
Alıcılar, siparişi vermeden önce teknik çizimleri, standartları, test gerekliliklerini, paketleme yöntemini, teslimat programını ve satış sonrası desteği onaylayarak riski azaltabilirler. Eksiksiz bir spesifikasyon sayfası, yalnızca kapasite ve fiyat hedefinin yer aldığı kısa bir sorgulamadan daha güvenilirdir.
Proje özel bir voltaj oranı, özel aksesuarlar, yerel hizmet standartları, benzersiz montaj yapısı veya ihracat belgeleri gerektirdiğinde özelleştirme gerekli olabilir. Erken iletişim, standart bir modeli uygun olmayan bir duruma zorlamak yerine, üreticinin gerçek sahaya uyan bir transformatör tasarlamasına ve üretmesine yardımcı olur.
Çözüm
A Direğe Monte TrafoÖzellikle havai hatların, sınırlı zemin alanının, dağınık yüklerin ve maliyete duyarlı kurulum koşullarının söz konusu olduğu birçok dağıtım projesi için pratik ve verimli bir çözümdür. Kamu hizmetlerinin, müteahhitlerin, çiftliklerin, yerleşim alanlarının ve küçük ticari projelerin, gereksiz inşaat inşaatlarını azaltırken kullanım noktasına yakın yerlerde voltajı düşürmelerine yardımcı olabilir.
En iyi sonuç sadece fiyata göre seçim yapmak yerine trafoyu projeye göre eşleştirmekten gelir. Kapasite, voltaj oranı, faz tipi, yalıtım seviyesi, aksesuarlar, testler, kurulum ortamı ve tedarikçi desteğinin tümü uzun vadeli performansı etkiler. Bu ayrıntılar dikkatli bir şekilde ele alındığında transformatör istikrarlı bir hizmet sunabilir ve gelecekteki bakım baskısını azaltabilir.
