Elektrik Anahtarlama Donanımı Güç Dağıtımını Nasıl Daha Güvenli ve Yönetilebilir Hale Getirebilir?

Elektrik Anahtarlama Donanımı Neden Birçok Alıcının Beklediğinden Daha Önemli?

Birçok enerji projesinde Elektrik Şalt Sistemi sistemin en görünür kısmı değildir. Transformatörler, kablolar, jeneratörler ve büyük üretim ekipmanları genellikle projede daha "merkezi" göründükleri için daha fazla ilgi görürler. Ancak bir arıza meydana geldiğinde, bir devrenin yalıtılması gerektiğinde veya bakım personelinin güvenli bir şekilde çalışması gerektiğinde şalt tesisi sahadaki en önemli ekipmanlardan biri haline gelir.

Elektrik Anahtarlama Donanımı, elektrik devrelerini kontrol etmek, korumak ve bağlantısını kesmek için tasarlanmıştır. Pratik anlamda, bir güç sisteminin düzenli kalmasına yardımcı olur. Operatörlerin güç dağıtımını yönetilebilir bölümlere ayırmasına, aşağı yöndeki ekipmanı korumasına ve arızaların etkisini azaltmasına olanak tanır. Uygun anahtarlama donanımı olmadan, bir elektrik sorunu daha geniş bir sisteme yayılarak üretimin durmasına, güvenlik tehlikelerine veya pahalı ekipman hasarına neden olabilir.

Alıcılar için Elektrik Anahtarlama Donanımının gerçek değeri metal kabinin kendisi ile sınırlı değildir. Değer, kabin yapısının, devre kesicilerin, bara düzeninin, koruma cihazlarının, giriş ve çıkış besleyicilerinin, kilitleme tasarımının ve bakım erişiminin gerçek projeyle eşleşip eşleşmediğine bağlıdır. Kağıt üzerinde kabul edilebilir görünen bir kabin, saha düzenine, yük koşullarına, çalışma alışkanlıklarına veya genişleme planına uymuyorsa yine de sorun yaratabilir.

Bu nedenle tecrübeli alıcılar sadece fiyat sormazlar. Şalt donanımının doğru voltaj seviyesini, akım değerini, kısa devre kapasitesini, kurulum ortamını, kablo giriş yönünü, çalıştırma yöntemini ve denetim gereksinimlerini karşılayıp karşılamadığını sorarlar. Teslimattan sonra tekrar tekrar değişiklik yapılmasını gerektiren daha ucuz bir kabin, dikkatle belirlenmiş bir çözümden çok daha pahalı hale gelebilir.

Alıcılar Elektrik Şalt Cihazını Seçmeden Önce Genellikle Hangi Sorunlarla Karşılaşır?

İlk yaygın sorun eksik proje bilgisidir. Alıcı, bir fabrikanın birden fazla elektrik kabinine ihtiyacı olduğunu biliyor olabilir, ancak net bir tek hat şemasına, yük listesine, yerleşim planına veya besleyici düzenlemesine sahip olmayabilir. Bu durumda üreticinin doğru kabin tipini, panel sayısını, bileşen konfigürasyonunu ve koruma planını onaylaması zorlaşır.

İkinci sorun ise farklı şalt sistemi kategorileri arasındaki karışıklıktır. Alçak gerilim şalt, orta gerilim şalt, gaz izoleli şalt, hava izoleli şalt, çekmeceli dolaplar, sabit dolaplar ve dağıtım panoları birbirinin yerine geçebilecek isimler değildir. Her kategorinin kendi uygulama aralığı, yapısal mantığı, güvenlik gereksinimleri ve maliyet düzeyi vardır. Yanlış türün seçilmesi kurulumu, çalıştırmayı ve bakımı etkileyebilir.

Üçüncü sorun sınırlı site alanıdır. Endüstriyel tesislerde, ticari binalarda, kompakt trafo merkezlerinde, madencilik alanlarında ve kamu hizmet projelerinde elektrik odası geniş bir çalışma alanı sağlayamayabilir. Şalt donanımı düzenlemesi erken düşünülmezse alıcı, kabin derinliği, ön çalışma açıklığı, arkadan bakım erişimi, kablo kanalı konumu veya havalandırma konularında sorunlarla karşılaşabilir.

Dördüncü sorun gelecekteki bakımdır. Bazı alıcılar ağırlıklı olarak ilk satın alma maliyetine odaklanır ancak şalt donanımının uzun yıllar hizmette kalacağını unutur. Bakım ekiplerinin güvenli erişime, anlaşılır etiketlemeye, güvenilir mekanik çalışmaya, uygun yedek parçalara ve devreleri izole etmenin kolay bir yoluna ihtiyacı vardır. Denetlenmesi zor bir kabin, çalışma süresini ve operasyonel riski artırabilir.

Beşinci sorun, ticari ve teknik ekipler arasındaki iletişimin net olmamasıdır. Satın alma ekibi basit bir ürün adı olarak "Elektrik Anahtarlama Donanımı" isteyebilirken, mühendislik ekibi çok özel bir teknik konfigürasyon beklemektedir. Bu iki taraf uyum sağlamazsa düzen gizli bir belirsizlikle ilerleyebilir. Dikkatli teknik doğrulamanın gerekli olduğu yer burasıdır.

Elektrik Şalt Sistemi Güç Dağıtım Sistemini Nasıl Korur?

Elektrik Anahtarlama Donanımı, anahtarlama, izolasyon, koruma, ölçüm ve kontrol fonksiyonlarını tek bir organize montajda birleştirerek güç dağıtım sistemini korur. Sistem normal çalıştığında şalt sistemi gücü farklı yüklere dağıtır. Anormal koşullar meydana geldiğinde, koruyucu cihazlar arızalı devrenin bağlantısını kesmeye yardımcı olur ve sistemin daha geniş çapta hasar görmesi olasılığını azaltır.

Orta gerilim sisteminde şalt donanımı, vakumlu devre kesicileri, akım transformatörlerini, gerilim transformatörlerini, koruma rölelerini, baraları, topraklama anahtarlarını ve mekanik kilitleri içerebilir. Bu bileşenler hataları tespit etmek ve izole etmek için birlikte çalışır. Örneğin, giden bir fiderde kısa devre meydana gelirse, koruma sistemi hızlı bir şekilde tepki vermeli ve arıza daha ciddi hasara neden olmadan devre kesiciyi açmalıdır.

Alçak gerilim sisteminde Elektrik Şalt Sistemi, gücü motorlara, aydınlatmaya, üretim hatlarına, HVAC sistemlerine, pompalara ve yardımcı ekipmanlara dağıtabilir. Tasarıma bağlı olarak sabit veya çekmeceli üniteler kullanılabilir. Çekmeceli yapılar incelemeyi ve değiştirmeyi daha kolay hale getirebilir çünkü bireysel işlevsel birimler diğer devrelere daha az zarar vererek izole edilebilir veya çıkarılabilir.

Güvenlik yalnızca elektriksel değerlerle ilgili değildir. Aynı zamanda yapıya da bağlıdır. İyi şalt donanımı tasarımında dahili ayırma, topraklama sürekliliği, kapı kilitleri, çalıştırma kolları, kablo bölmeleri, havalandırma, yalıtım mesafesi ve net görsel gösterge dikkate alınır. Bu ayrıntılar operatörlerin kabin durumunu anlamalarına ve güvenli olmayan çalışmayı azaltmalarına yardımcı olur.

En iyi sonuç, kabinin yalnızca fabrika denetiminden geçmesi değildir. Daha iyi sonuç, şalt donanımının kurulumdan sonra anlaşılır, servis yapılabilir ve stabil kalmasıdır. Operatörler, her bir besleyicinin neyi kontrol ettiğini, bir devrenin nasıl izole edileceğini, önemli parçaların nerede inceleneceğini ve bakımdan önce hangi prosedürlerin izlenmesi gerektiğini bilmelidir.

Sipariş Vermeden Önce Hangi Faktörler Kontrol Edilmelidir?

Elektrik Şalt Ekipmanı sipariş etmeden önce alıcıların yavaşlaması ve birkaç pratik ayrıntıyı onaylaması gerekir. Bu aşamanın aceleye getirilmesi çoğu zaman çizimlerin tekrar tekrar revize edilmesine yol açar, bu da üretim ve kurulumun gecikmesine neden olur.

• Gerilim seviyesi:Projenin alçak gerilim veya orta gerilim şalt donanımı gerektirip gerektirmediğini doğrulayın ve nominal gerilimi dikkatlice kontrol edin.
• Anma akımı:Gelen ve giden devreler için beklenen yük akımını, yalnızca mevcut durumu değil aynı zamanda gelecekteki olası genişlemeyi de gözden geçirin.
• Kısa devre dayanım kapasitesi:Şalt donanımı, güç sisteminin arıza seviyesine uygun olmalıdır.
• Kabin yapısı:Sabit, çekmeceli, iç mekan, dış mekan, kompakt veya özelleştirilmiş yapıların hangisinin daha uygun olduğuna karar verin.
• Bileşen yapılandırması:Devre kesicileri, röleleri, sayaçları, akım transformatörlerini, gerilim transformatörlerini, aşırı gerilim korumasını ve diğer cihazları doğrulayın.
• Kablo girişi ve çıkışı:Sitenin üstten giriş, alttan giriş, önden erişim veya arkadan erişim gerektirip gerektirmediğini kontrol edin.
• Kurulum ortamı:Rakımı, nemi, tozu, sıcaklığı, korozyon riskini ve havalandırmayı göz önünde bulundurun.
• Bakım erişimi:Kurulumdan sonra operatörlerin kabini güvenli bir şekilde inceleyip bakımını yapabileceğinden emin olun.
• Çizim onayı:Mümkün olduğunda tek hat diyagramları, yerleşim çizimleri ve yük listeleri hazırlayın.
• Test ve dokümantasyon:Proje kabulü için gereken fabrika denetim kayıtlarını, çizimleri, kılavuzları ve teknik belgeleri isteyin.

Birçok alıcı için en zor kısım, üreticinin hangi bilgilere ihtiyacı olduğunu bilmemektir. Profesyonel bir tedarikçi, mükemmel bir teknik dosya beklemek yerine soruların düzenlenmesine yardımcı olmalıdır. Bu, özellikle mühendislik standartlarının, çalışma alışkanlıklarının ve saha koşullarının bir pazardan diğerine farklılık gösterebileceği uluslararası projeler için önemlidir.

Elektrik Şalt Sistemi Seçim Tablosu

Alıcılar Proje Planlama Sırasında Riski Nasıl Azaltabilir?

İyi Elektrik Şalt Ekipmanı satın alımı tekliften önce başlar. Alıcılar, erken iletişim aşamasını basit bir fiyat talebinden ziyade bir mühendislik onay süreci olarak ele alarak riski azaltabilirler.

Yararlı bir ilk adım, tek hat şemasını toplamaktır. Bu çizim, gücün sistem içerisinde nasıl aktığını gösterir ve üreticinin gelen fiderleri, giden fiderleri, veri yolu bağlayıcılarını, ölçüm noktalarını, koruma fonksiyonlarını ve yük dağıtımını anlamasına yardımcı olur. Tek hat şeması eksikse tedarikçi yine de genel tavsiyelerde bulunabilir ancak teklifin kesinliği daha az olacaktır.

İkinci adım site düzenini netleştirmektir. Elektrik odaları her zaman kolay kurulum için yeterli alana sahip olacak şekilde tasarlanmamıştır. Kabin genişliği, derinliği, yüksekliği, çalışma mesafesi, arkadan erişim, kablo girişi ve kapı açılma yönü önceden kontrol edilmelidir. Teknik olarak doğru bir dolap, odaya sığmadığı takdirde yine de sorun yaratabilir.

Üçüncü adım, çalışma ortamını doğrulamaktır. Temiz bir iç odaya kurulan Elektrik Anahtarlama Donanımı, madencilik alanlarında, kıyı bölgelerinde, nemli ortamlarda, fotovoltaik trafo merkezlerinde veya yoğun tozlu altyapı projelerinde kullanılan ekipmanlardan farklı gereksinimlere sahiptir. Çevresel ayrıntılar mahfazanın korunmasını, havalandırmayı, yoğuşma önleme önlemlerini ve malzeme seçimini etkiler.

Dördüncü adım, eksik alıntıların karşılaştırılmasından kaçınmaktır. Bir teklif birinci sınıf bileşenleri, testleri, çizimleri ve özelleştirmeyi içerirken diğeri yalnızca temel bir kabini içeriyorsa, daha düşük fiyat daha iyi bir değeri temsil etmeyebilir. Tedarik ekipleri, karşılaştırmanın adil olabilmesi için tedarikçilerden konfigürasyonu açıkça listelemelerini istemelidir.

Beşinci adım, çizim incelemesi için zaman ayırmaktır. Elektrik Şalt Donanımı genellikle transformatörlere, trafo merkezlerine, kablolara, kontrol sistemlerine ve aşağı yöndeki ekipmanlara bağlanır. Kısa bir inceleme süresi, üretim başlamadan önce pahalı hataları önleyebilir. Pek çok projede, dikkatli çizim onayı, sorunsuz kurulum ile yerinde tekrarlanan ayarlama arasındaki farkı oluşturur.

Elektrik Anahtarlama Donanımının Denetimini ve Bakımını Kolaylaştıran Nedir?

Bakım dostu Elektrik Şalt Sistemi tesadüfen oluşmaz. Kabin tasarımı, bileşen düzenlemesi, etiketleme, dokümantasyon ve erişim planlamasından gelir. Kullanıcılar için bu önemlidir çünkü şalt donanımı tek seferlik bir satın alma değildir. Yıllarca süren çalışma, inceleme, sorun giderme ve olası genişleme boyunca sahaya hizmet etmesi gereken ekipmandır.

Şeffaf bölme tasarımı önemli bir faktördür. Fonksiyonel alanlar iyi organize edildiğinde bakım personeli bara alanını, kablo alanını, devre kesici alanını, kontrol alanını ve ölçüm alanını daha kolay tanımlayabilir. Bu, denetim sırasındaki karışıklığı azaltır ve teknisyenlerin daha güvenli prosedürleri izlemesine yardımcı olur.

Güvenilir mekanik çalışma başka bir faktördür. Kapılar, kulplar, ara kilitler, panjurlar, çekmeceli üniteler ve topraklama mekanizmaları sorunsuz çalışmalıdır. Fabrika denetimi sırasında çalıştırılması zor olan bir kabin, yıllar süren kullanımdan sonra daha da sorunlu hale gelebilir. Alıcılar sadece dış görünüşe bakmak yerine bu detaylara dikkat etmelidir.

Dokümantasyon da önemlidir. Çizimler, kablo bağlantı şemaları, kullanım kılavuzları, bileşen listeleri ve inceleme kayıtları, kullanıcının teslimattan sonra sistemi anlamasına yardımcı olur. Bu, özellikle proje ekibi değiştiğinde veya yerel bakım personelinin yıllar sonra sistemdeki sorunları gidermesi gerektiğinde değerlidir.

Yedek parça planlaması göz ardı edilmemelidir. Önemli güç sistemleri için alıcıların yedek devre kesicilere, kontrol bileşenlerine, gösterge lambalarına, sigortalara, sayaçlara veya sık sık bakımı yapılan diğer parçalara ihtiyacı olabilir. Bu seçenekleri açıkça anlatabilen bir üretici, alıcının yalnızca ilk kurulum gününe değil, gerçek çalışma koşullarına da hazırlanmasına yardımcı olur.

Bir Üretici Daha İyi Satın Alma Kararlarını Nasıl Destekleyebilir?

İyi bir Elektrik Şalt Donanımı üreticisi, dolapları monte etmekten daha fazlasını yapmalıdır. Üretici, alıcıların proje gereksinimlerini net bir teknik çözüme dönüştürmelerine yardımcı olmalıdır. Bu, doğru soruları sormayı, çizimleri gözden geçirmeyi, kabin farklılıklarını açıklamayı, bileşen seçeneklerini kontrol etmeyi ve alıcının her kararın güvenliği, maliyeti, kurulumu ve bakımı nasıl etkilediğini anlamasına yardımcı olmayı içerir.

Conso Elektrik Bilimi ve Teknolojisi Ltd., şalt cihazları, trafo merkezleri, transformatörler ve ilgili güç dağıtım ürünleri gibi elektrikli ekipmanların imalatında faaliyet göstermektedir. Elektrik Anahtarlama Donanımına ihtiyaç duyan alıcılar için üretim odaklı bir ekiple çalışmanın değeri, teknik iletişimin üretim gerçekliğine daha doğrudan bağlanabilmesidir.

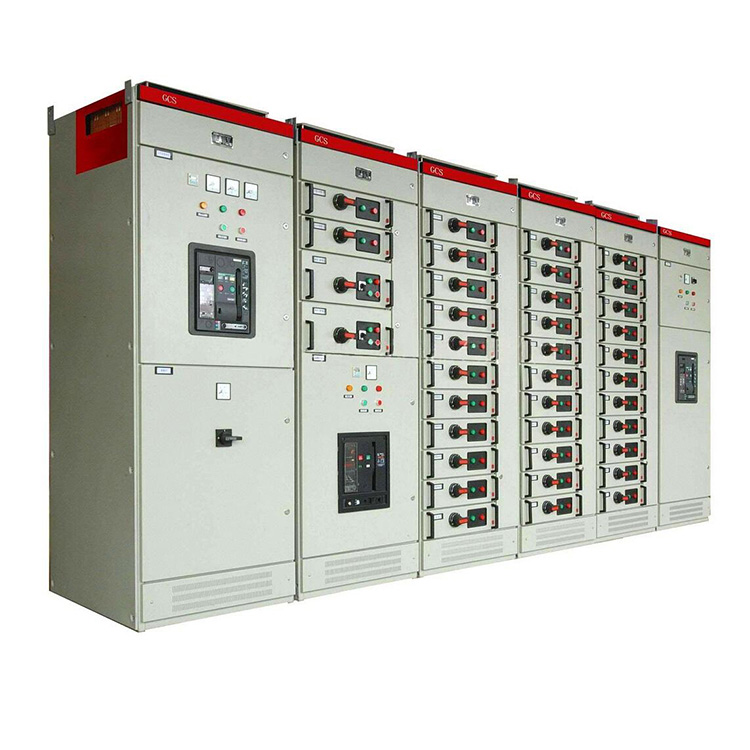

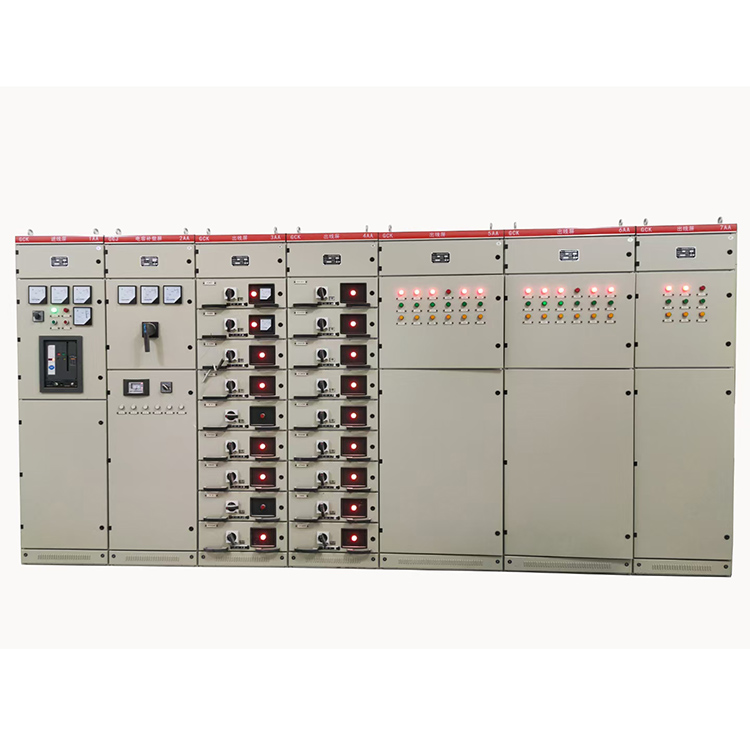

Örneğin, bir alıcı kompakt bir trafo merkezi için alçak gerilim şalt donanımına ihtiyaç duyduğunda, tartışma kabin adında kalmamalıdır. Üretici, projenin GGD, GCK, GCS, MNS veya başka bir uygun yapıya ihtiyaç duyup duymadığını doğrulamalıdır. Bir alıcı orta gerilim anahtarlama donanımına ihtiyaç duyduğunda üretici, voltaj seviyesinin, devre kesici konfigürasyonunun, koruma rölesi gerekliliklerinin ve kablo düzenlemesinin gözden geçirilmesine yardımcı olmalıdır.

Bir diğer avantaj ise kişiselleştirmedir. Pek çok proje tamamen standart bir kabine güvenemez. Tesis, özel boyutlar, özel bileşen markaları, olağandışı kablo girişi, ek ölçüm, ayrılmış genişleme alanı veya gelen ve giden besleyicilerin belirli bir düzenlemesini gerektirebilir. Yetenekli bir üretici bu ayrıntıları inceleyebilir ve daha pratik bir teklif sunabilir.

En güçlü tedarikçi ilişkisi net bilgi üzerine kuruludur. Alıcılar çizimleri ve proje koşullarını paylaşmaya hazır olmalı, üretici ise organize sorular ve gerçekçi önerilerle yanıt vermelidir. Bu iki yönlü iletişim, gizli riskin azaltılmasına yardımcı olur ve satın alma sürecini daha sakin, daha hızlı ve daha güvenilir hale getirir.
