GCS Alçak Gerilim Hücresi Neden Modern Güç Dağıtım Sistemleri İçin Akıllı Bir Seçim Haline Geliyor?

Soyut:Güvenilir düşük voltajlı güç dağıtımı, elektrikli ekipmanların basit bir şekilde bağlanmasından daha fazlasını gerektirir. Devreleri düzenleyebilen, operasyonel güvenliği artırabilen, bakımı basitleştirebilen ve giderek karmaşıklaşan otomasyon gereksinimlerini destekleyebilen bir şalt sistemi gerektirir.CONSO·CN GCS Alçak Gerilim Hücresimodüler fonksiyonel üniteler, pratik çekmece mekanizmaları, bölmelere ayrılmış yapı ve esnek kablo bağlantıları etrafında tasarlanmıştır. Bu makale, mühendisler, yükleniciler, distribütörler ve endüstriyel güç sistemi alıcıları için yapısını, temel teknik özelliklerini, uygulamalarını, avantajlarını ve önemli seçim hususlarını açıklamaktadır.

İçindekiler

• GCS Alçak Gerilim Hücresi Nedir?
• GCS Hücresinin Ana Yapısal Özellikleri Nelerdir?
• Güç Dağıtımı için Neden GCS Alçak Gerilim Hücresini Seçmelisiniz?
• GCS, GCK Alçak Gerilim Hücresi ile Nasıl Karşılaştırılır?
• GCS Alçak Gerilim Hücresi Nerelerde Kullanılır?
• Alıcılar GCS Alçak Gerilim Hücrelerini Nasıl Seçmeli?
• Üretici Yeteneği Neden Önemlidir?
• GCS Alçak Gerilim Hücresi Hakkında Sıkça Sorulan Sorular

GCS Alçak Gerilim Hücresi Nedir?

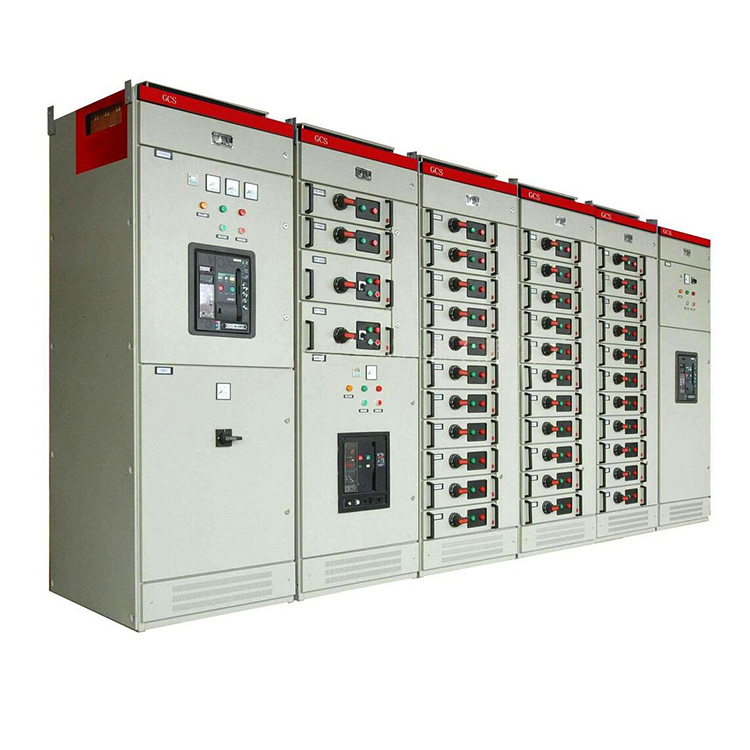

GCS Alçak Gerilim Şalt Cihazı, birden fazla devrenin, motor kontrol fonksiyonlarının, otomasyon arayüzlerinin ve bakım erişiminin kompakt bir elektrik aksamı içerisinde düzenlenmesi gereken uygulamalar için tasarlanmış modüler bir alçak gerilim güç dağıtımı ve kontrol çözümüdür.

Geleneksel alçak gerilim şalt donanımı konfigürasyonlarıyla karşılaştırıldığında GCS ekipmanı, modüler işlevsel birimlere ve pratik çıkarma ve tahrik mekanizmalarına daha fazla önem verir. CONSO·CN'nin ürün bilgilerine göre, GCS çözümü müşterinin tek hat şemasına, yerleşim planına ve satın alma listesine göre üretilebiliyor ve bu da son konfigürasyonun gerçek dağıtım sistemine daha iyi uyum sağlamasına olanak tanıyor.

Tasarım, bir proje birden fazla giden besleyiciye ve bağımsız işlevsel birimlere ihtiyaç duyduğunda özellikle kullanışlıdır. GCS yapısı, kabinin tamamını tek bir elektrik alanı olarak ele almak yerine ekipmanı işlevsel bölümlere ayırarak operatörlerin bireysel devreleri izole etmesine ve yerel bir arızanın potansiyel etkisini sınırlamasına yardımcı olur.

GCS Hücresinin Ana Yapısal Özellikleri Nelerdir?

Bir GCS sisteminin etkinliği, elektrik bileşenleri, bara düzenlemesi, fonksiyonel bölmeler, kablo bölmeleri ve çekilebilir üniteler arasındaki ilişkiden gelir. Bir GCS çözümünü değerlendirirken çeşitli yapısal özellikler özellikle önemlidir.

Modüler Fonksiyonel Birimler

Modüler yapı, gerçek dağıtım gereksinimlerine göre farklı devrelerin yapılandırılmasını mümkün kılar. Bu, besleyicilerin, motor kontrol devrelerinin, otomasyon ekipmanlarının ve yardımcı yüklerin farklı elektrik konfigürasyonlarına ihtiyaç duyabileceği endüstriyel tesisler için değerlidir.

Ayrılmış Fonksiyonel Bölmeler

Fonksiyonel üniteler ve bölmeler net bir şekilde ayrılacak şekilde tasarlanmıştır. Bu düzenleme, bir arızanın etkisinin daha küçük bir alanla sınırlandırılmasına yardımcı olabilir ve bakım personelinin diğer devreleri gereksiz yere rahatsız etmeden ayrı bölümler üzerinde çalışmasına olanak tanır.

Üç Baralı Yatay Düzenleme

CONSO·CN'nin ürün bilgileri, dinamik ve termal kararlılık sağlamayı amaçlayan üç veriyolulu yatay düzenlemeyi belirtir. Belirtilen tasarım, geçerli konfigürasyona ve koşullara bağlı olarak 80/176 kA'ya kadar kısa devre akımının etkisine dayanabilir.

Yüksek Devre Yoğunluğu

Üreticinin yayınlanmış ürün bilgilerine göre tek bir MCC kabini 22'ye kadar devreyi barındırabilir. Bu konfigürasyon enerji üretimi, petrokimya, endüstriyel otomasyon ve çok sayıda elektrik yükünün bulunduğu diğer tesisler için faydalı olabilir.

Pratik Kablo Bölmesi

Harici kablo bağlantıları, konfigürasyona bağlı olarak farklı yönlerden kablo girişi ve çıkışı mümkün olacak şekilde özel bir kablo bölmesi içinde düzenlenmiştir. Sıfır bileşen akım transformatörü aynı zamanda kablo bölmesine de yerleştirilebilir, böylece kurulum ve bakım daha kolay olur.

Kapsamlı İkincil Bağlantılar

GCS çekmece üniteleri birden fazla ikincil takılabilir kontak sağlayabilir. CONSO·CN, 1 ünite ve üzeri ünitelerin 32 çift, yarım ünite konfigürasyonlarının ise 20 çift olabileceğini belirtiyor. Bu kapasite bilgisayar arayüzlerini, otomatik kontrol devrelerini ve diğer ikincil kontrol gereksinimlerini destekler.

Güç Dağıtımı için Neden GCS Alçak Gerilim Hücresini Seçmelisiniz?

Endüstriyel elektrik sistemleri için anahtarlama donanımı seçimi yalnızca ilk kurulumu değil aynı zamanda işletimi, sorun gidermeyi, genişletmeyi ve bakımı da etkiler. GCS teknolojisi çeşitli pratik avantajlar sunar.

Bir diğer önemli avantaj ise tasarım esnekliğidir. GCS şalt cihazının mutlaka genel kullanıma hazır bir kabin olarak seçilmesi gerekmez. Profesyonel bir üretici, ekipmanı elektrik çizimlerine, ekipman yerleşimlerine ve satın alma gereksinimlerine göre yapılandırabilir. Bu yaklaşım özellikle yük dağıtımı ve kabin konfigürasyonunun standart düzenlemelerden farklı olduğu projeler için değerlidir.

GCS, GCK Alçak Gerilim Hücresi ile Nasıl Karşılaştırılır?

GCS ve GCK'nin her ikisi de alçak gerilim dağıtım sistemlerinde kullanılmaktadır ancak yapısal yaklaşımları aynı değildir. CONSO·CN, GCS'yi, GCK alçak gerilim şalt sistemine kıyasla gelişmiş bir tip olarak tanımlayarak, onun daha fazla modülerliğini ve daha pratik ekstraksiyon ve tahrik düzenini vurguluyor.

Doğru seçim, sonuçta, daha gelişmiş göründüğü için tek bir modeli seçmek yerine, sistem voltajı, akım, kısa devre gereksinimleri, devre miktarı, kabin boyutları, kontrol mimarisi, bakım stratejisi ve geçerli standartlara dayanmalıdır.

GCS Alçak Gerilim Hücresi Nerelerde Kullanılır?

GCS sistemleri çok çeşitli endüstriyel ve altyapı güç dağıtım ortamları için uygundur. Modüler mimarileri, bir proje çok sayıda giden devre içerdiğinde veya otomasyon sistemleriyle entegrasyon gerektirdiğinde özellikle değerlidir.

• Güç üretimi:Büyük üretim üniteleriyle ilgili dağıtım ve motor kontrol gereksinimlerini destekler.
• Petrokimya tesisleri:Çok sayıda motor, pompa, kontrol sistemi ve yardımcı yükün organize dağıtım gerektirdiği durumlarda kullanışlıdır.
• Endüstriyel üretim:Birden fazla üretim hattının ve elektrikle çalışan makinelerin yönetilmesine yardımcı olur.
• Ticari ve altyapı tesisleri:Merkezi alçak gerilim dağıtım sistemleri için yapılandırılabilir.
• Otomasyon sistemleri:Çoklu ikincil kontaklar bilgisayar arayüzlerini ve otomatik kontrol devrelerini destekleyebilir.
• Büyük elektrik dağıtım projeleri:Modüler kabinetler projenin tek hat şemasına ve ekipman yerleşimine göre yapılandırılabilmektedir.

Büyük tesisler için, birden fazla fiderin koordineli bir şalt sistemi içerisinde organize edilebilmesi, dağıtım mimarisinin genel sürdürülebilirliğini artırabilir.

Alıcılar GCS Alçak Gerilim Hücrelerini Nasıl Seçmeli?

GCS kabini satın alma işlemi kabinin kendisinden ziyade elektrik sistemi ile başlamalıdır. Nitelikli bir tedarikçi, uygun konfigürasyonu belirlemek için yeterli teknik bilgiyi almalıdır.

1. Elektrik parametrelerini doğrulayın.Nominal gerilimi, nominal akımı, frekansı, kısa devre gereksinimlerini ve projeye özgü diğer parametreleri tanımlayın.
2. Tek hat şemasını hazırlayın.Bu, tedarikçiye gelen ve giden devreler hakkında net bir anlayış sağlar.
3. Devre miktarını belirleyin.Besleyicileri, motor kontrol devrelerini, yardımcı devreleri ve gelecekteki genişletme gereksinimlerini göz önünde bulundurun.
4. Fiziksel düzeni değerlendirin.Kabin boyutları, kablo yönü, kurulum alanı ve bakım boşluğu dikkate alınmalıdır.
5. Kontrol gereksinimlerini belirtin.Otomasyon, izleme, bilgisayar arayüzleri ve ikincil devreler üretimden önce tanımlanmalıdır.
6. Koruma koordinasyonunu kontrol edin.Devre kesiciler ve akım sınırlayıcı bileşenler gerçek dağıtım sistemine göre seçilmelidir.
7. Testleri ve belgeleri inceleyin.Alıcılar uygun teknik çizimleri, test belgelerini, bileşen listelerini ve işletim bilgilerini talep etmelidir.

Özelleştirilmiş projeler için tedarikçiye eksiksiz bir tek hat çizimi, yerleşim planı ve satın alma listesi sağlamak, iletişimi önemli ölçüde geliştirebilir ve yapılandırma hatalarını azaltabilir. CONSO·CN, bu belgeleri özellikle GCS üretim sürecinin bir parçası olarak tanımlar.

Üretici Yeteneği Neden Önemlidir?

Alçak gerilim şalt panosu, basit bir metal muhafazadan ziyade koordineli bir elektrik tertibatıdır. Bara yapısının kalitesi, kablolama, fonksiyonel ünite montajı, bileşen seçimi, mekanik hizalama ve testlerin tümü nihai sistemin güvenilirliğini etkileyebilir.

Çin GCS Alçak Gerilim Şalt Donanımı üreticisi veya tedarikçisini seçerken alıcılar fiyattan daha fazlasını değerlendirmelidir. Anahtar faktörler şunları içerir:

• Alçak gerilim şalt imalatında tecrübeli
• Tek hat diyagramlarını ve proje çizimlerini yorumlayabilme
• Özelleştirme ve mühendislik yetenekleri
• Montaj sırasında kalite kontrol prosedürleri
• Fabrika test ve denetim kapasitesi
• Teknik dokümantasyonun mevcudiyeti
• Satış sonrası teknik destek
• Şalt sistemini daha geniş bir dağıtım sistemiyle koordine edebilme yeteneği

CONSO·CN, GCK, MNS ve GGD çözümlerinin yanı sıra daha geniş alçak gerilim şalt portföyünün bir parçası olarak GCS'yi sunuyor. Ürün bilgileri aynı zamanda müşteri çizimlerine ve dağıtım gereksinimlerine göre özelleştirilmiş üretimi de vurgulamaktadır.

Tedarikçileri karşılaştıran alıcılar için alçak gerilim şalt sistemi ürün yelpazesi, belirli bir proje için hangi kabin mimarisinin en uygun olduğunu belirlerken yararlı bir bağlam sağlayabilir.

GCS Alçak Gerilim Hücresi Hakkında Sıkça Sorulan Sorular

GCS Alçak Gerilim Hücresinin asıl amacı nedir?

Temel amacı alçak gerilim elektrik devrelerini dağıtmak, kontrol etmek, korumak ve yönetmektir. Modüler mimarisi özellikle birden fazla besleyici, fonksiyonel ünite ve otomasyon arayüzü gerektiren sistemler için uygundur.

GCS'yi geleneksel alçak gerilim şalt sisteminden farklı kılan nedir?

GCS, modüler fonksiyonel üniteleri, çekilebilir çekmece mekanizmalarını, bölmelere ayrılmış yapıyı, esnek kablo düzenlemelerini ve kapsamlı ikincil geçmeli bağlantıları vurgular. Bu özellikler karmaşık dağıtım sistemlerinin yapılandırılmasını ve bakımını kolaylaştırabilir.

GCS şalt sistemi özelleştirilebilir mi?

Evet. CONSO·CN'ye göre GCS şalt tesisi müşterinin tek hat çizimine, yerleşim planına ve satın alma listesine göre üretilebilmektedir.

Bir MCC kabini kaç devreyi barındırabilir?

Üreticinin yayınladığı bilgiler, tek bir MCC kabininin 22'ye kadar devreye uyum sağlayabileceğini belirtmektedir. Gerçek kapasite, spesifik elektrik konfigürasyonuna ve kabin düzenlemesine göre onaylanmalıdır.

GCS otomatik endüstriyel sistemler için uygun mudur?

Evet. Mevcut ikincil takılabilir kontaklar, bilgisayar arayüzlerini ve otomatik kontrol devrelerini desteklemek üzere tasarlanmış olup, konfigürasyonu kapsamlı kontrol kablolamasının gerekli olduğu endüstriyel otomasyon uygulamaları için uygun hale getirir.

Sonuç: GCS Alçak Gerilim Hücresi Projeniz için Doğru Seçim mi?

GCS Alçak Gerilim Şalt Donanımı, modern endüstriyel güç sistemlerinin gereksinimlerini karşılamak için modüler dağıtım mimarisini, ayrı fonksiyonel bölmeleri, pratik çekmeceli üniteleri, düzenli kablo bağlantılarını ve kapsamlı ikincil arayüzleri birleştirir. Birden fazla devre, otomasyon, motor kontrolü ve özelleştirilmiş dağıtım düzenleri içeren projeler için doğru üreticinin seçilmesi, şalt tipinin seçilmesi kadar önemlidir. Endüstriyel, ticari veya altyapı projesi için bir GCS çözümünü değerlendiriyorsanız,bize UlaşınCONSO·CN ile uygun bir konfigürasyonu görüşmek için tek hat diyagramınız, yerleşim planınız ve teknik gereksinimlerinizle birlikte.
